ممکن است فکر کنید باتری ماشین شما انرژی تمام وسایل الکتریکی ماشین شما را تامین می کند، خواه برف پاک کن، چراغ های جلو یا رادیو. در واقع، این دینام خودرو است که برق وسیله نقلیه شما را تولید می کند، باتری شما عمدتاً فقط برای راه اندازی وسیله نقلیه و تامین برق زمانی که موتور خاموش است استفاده می شود دینام یکی از اجزای حیاتی سیستم شارژ خودرو است، بنابراین درک نحوه عملکرد آن در مواقعی که ماشین شما روشن نمی‌شود مورد حیاتی محسوب می‌شود.
دینام خودرو به عنوان یکی از اجزای اساسی سیستم شارژ در خودروها، نقش بسیار مهمی در عملکرد و کارایی موتورهای احتراق داخلی ایفا می‌کند. دینام خودرو یک ژنراتور الکتریکی است که در طول حرکت خودرو، انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند. این انرژی الکتریکی برای شارژ باتری و تامین نیازهای برقی خودرو استفاده می‌شود.
بدیهی ست که اگر دینام خودرو به خوبی عمل نکند خیلی زود باتری ماشین شما خالی و غیر قابل استفاده می‌شود.
تولید برق در خودرو به وسیله دینام چگونه اتفاق می‌افتد؟
تولید برق در خودرو به وسیله دینام (ژنراتور خودرو) انجام می‌شود. دینام یک ژنراتور الکتریکی است که توسط موتور خودرو به حرکت در می‌آید و انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند
حرکت موتور: موتور خودرو به وسیله سوخت (مثلاً بنزین یا دیزل) به حرکت در می‌آید. هنگامی که موتور را روشن می‌کنید و با سرعت ثابت یا متغیر در حال حرکت قرار می‌دهید، موتور انرژی مکانیکی را تولید می‌کند.
اجزا سیستم برق خودرو:
سیستم برق خودرو شامل اجزای مختلفی است که برای تأمین نیازهای برقی خودرو استفاده می‌شوند. برخی از اجزای اصلی سیستم برق خودرو عبارتند از:
باتری:
باتری خودرو یکی از اجزای اساسی سیستم برق است. این باتری عمدتاً برای تأمین انرژی برق مورد نیاز برای راه‌اندازی موتور خودرو و عملکرد تجهیزات برقی مانند روشنایی، رادیو، کنترل‌ها و سیستم‌های الکترونیکی دیگر استفاده می‌شود.
دینام:

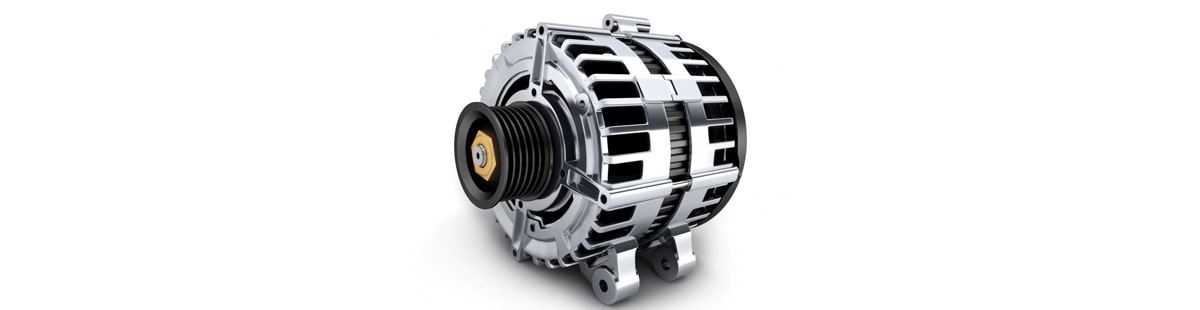

دینام (Generator) یکی از اجزای کلیدی سیستم برق خودرو است. که برای تولید برق و تأمین نیازهای برقی خودرو استفاده می‌شود. دینام‌ها به عنوان ژنراتورهای الکتریکی نیز شناخته می‌شوند. وظیفه اصلی دینام، تبدیل انرژی مکانیکی تولید شده توسط موتور خودرو به انرژی الکتریکی است.
روتور و استاتور دینام:
این دو قطعه اجزای اصلی آن هستند. روتور در حالتی که موتور خودرو شروع به حرکت می‌کند، به وسیله اهن ربای موجود در آن با ایجاد مغناتیس به ژنراتور حرکت می‌دهد و انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند. استاتور سیم‌پیچ‌هایی دارد که برق تولید شده را به وسیله روتور به بیرون منتقل می‌کند.
آلترناتور:
آلترناتور نیز یک منبع تولید برق در خودرو است که عمدتاً در خودروهای جدیدتر استفاده می‌شود .
فرق بین الترناتور و دینام مربوط به نحوه تولید برق و نوع جریان الکتریکی تولید شده توسط هر یک از این اجزاء است.
دینام‌ها جریان مستقیم (DC) را تولید می‌کنند. در دینام‌ها، سیم‌پیچ‌های استاتور به صورت مستقیم جریان مستقیم تولید می‌کنند اما الترناتورها جریان متناوب (AC) را تولید می‌کنند. در الترناتورها، سیم‌پیچ‌های استاتور جریان متناوب تولید می‌کنند که سپس توسط جاروبک‌ها (دیودها) به جریان مستقیم تبدیل می‌شود.
سیم‌کشی:
سیم‌کشی یا سیستم سیم‌های الکتریکی در سراسر خودرو به منظور انتقال برق بین اجزا و تجهیزات مختلف استفاده می‌شود. این سیم‌ها به طور کلی از جنس مس بوده و برق را به منابع مورد نیاز منتقل می‌کنند.
اتصالات:
سیستم برق خودرو شامل اتصالات و قابلیت‌های اتصال متنوعی است که برای اتصال سیم‌ها، فیوزها، رله‌ها و تجهیزات دیگر به یکدیگر استفاده می‌شوند.
فیوزها و رله‌ها:
فیوزها برای محافظت از سیستم برق در برابر جریان‌های بیش از حد و خطرات حرارتی استفاده می‌شوند. رله‌ها نیز به منظور کنترل جریان برق و عملکرد صحیح تجهیزات برقی مورد استفاده قرار می‌گیرند.
این فهرست تنها به برخی از اجزا اصلی سیستم برق خودرو اشاره می‌کند و سیستم برق خودرو می‌تواند شامل اجزا و تجهیزات دیگری نیز باشد، که وظایف و عملکردهای خاصی را بر عهده دارند.
اجزا و عناصر تشکیل دهنده دینام خودرو
پیشتر گفتیم که دینام خودرو اهمیت بسیاری در سیستم شارژ خودرو دارد. با استفاده از دینام خودرو، باتری خودرو شارژ می‌شود دینام خودرو شامل یک سیم‌پیچ (به عنوان پیچ‌های میدان)، یک مغناطیس دائمی، یک روتور و یک استاتور می‌شوند. عملکرد هماهنگ این عناصر، تولید جریان الکتریکی و تولید برق را امکان‌پذیر می‌سازد.
درک صحیح از عملکرد و اجزا دینام خودرو و تأمین کارایی آن می‌تواند به بهبود کلیت سیستم شارژ و عملکرد خودرو کمک کند. بررسی این عناصر و ارتقای تکنولوژی‌های مرتبط با دینام خودرو، می‌تواند به بهبود کارایی سیستم شارژ، افزایش بازدهی و کاهش مصرف سوخت در خودروها منجر شود. دینام خودرو هنگامی که موتور خودرو در حال حرکت است، انرژی مصرفی را جبران می‌کند و ازتخلیه شدن باتری جلوگیری می‌کند.
- استاتور
- روتور
- آفتامات یا رگلاتور
- پوسته دینام
- پولی و پره خنک‌کننده
- قرقره و بلبرینگ
وظیفه استاتور دینام:
استاتور به یک ساختار ثابت درون دینام دارد و سیم‌پیچ‌های الکتریکی را در خود جای داده است. این سیم‌پیچ‌ها در اطراف روتور (قسمت متحرک دینام) قرار دارند و با تأثیر میدان مغناطیسی روتور، جریان الکتریکی تولید می‌کنند.
وظیفه استاتور در یک دینام یا ژنراتور الکتریکی عمدتاً تبدیل انرژی مغناطیسی به انرژی الکتریکی است. هنگامی که روتور (قسمت متحرک) در حال چرخش است و یک میدان مغناطیسی ایجاد می‌شود، سیم‌پیچ‌های استاتور درگیر شده و جریان الکتریکی در آنها ایجاد می‌شود.
جریان الکتریکی تولید شده در سیم‌پیچ‌های استاتور به عنوان خروجی دینام استفاده می‌شود و می‌تواند به منابع برقی مانند باتری خودرو هدایت شود. این جریان الکتریکی برای شارژ باتری و تأمین نیازهای برقی خودرو مورد استفاده قرار می‌گیرد.
استاتور معمولاً از سیم‌پیچ‌های مسی تشکیل شده است که به ساختار سیم‌کشی خاصی دست می‌یابد تا جریان الکتریکی بهینه‌ای تولید شود. طراحی استاتور با توجه به نیازهای خاص دینام و خودروهای مختلف متغیر است و می‌تواند از تعداد و الگوی سیم‌پیچ‌ها، شکل هسته‌ها و دیگر عوامل وابسته به ساختار و عملکرد دینام تغییر کند.
به طور خلاصه، استاتور در دینام یا ژنراتور الکتریکی، بخشی است که سیم‌پیچ‌های الکتریکی را در خود جای داده و با تأثیر میدان مغناطیسی روتور، جریان الکتریکی را تولید می‌کند.
روتور دینام چیست؟
روتور در دینام یکی از اجزای مهم و کلیدی این سیستم برق خودرو است. این قطعه به عنوان یک قسمت مهم از دینام عمل می‌کند و در داخل آن جای دارد. روتور از یک محور مرکزی تشکیل شده است که به صورت چرخشی درون استاتور دینام قرار دارد. یکی از ویژگی‌های مهم روتور، داشتن مغناطیس‌های دائمی است که هنگام چرخش، میدان مغناطیسی ایجاد می‌کنند.
معمولاً روتور به وسیله اندازه‌گیری‌های مکانیکی و یا از طریق بلبرینگ‌ها به محور مرکزی متصل می‌شود و قادر است به سرعت‌های مختلف چرخشی کار کند. هنگام چرخش روتور، میدان مغناطیسی تولید شده به استاتور منتقل می‌شود و باعث ایجاد جریان الکتریکی در سیم‌پیچ‌های استاتور می‌شود. این جریان الکتریکی تولید شده، به عنوان جریان متناوب (AC) در سیستم برق خودرو استفاده می‌شود.
روتور دینام با تولید میدان مغناطیسی و جریان الکتریکی اصلی برای تأمین برق و شارژ باتری خودرو استفاده می‌شود. به عنوان یک قسمت حیاتی از سیستم برق خودرو، عملکرد صحیح و بهینه روتور ضروری است تا بتواند نیازهای برقی خودرو را به درستی تأمین کند و عملکرد صحیح دیگر اجزای سیستم برق را تضمین کند. در صورت خرابی یا مشکل در روتور، بهتر است خودرو را به یک تکنسین ماهر معتمد مراجعه کرده و تعمیرات لازم را انجام داده تا از عملکرد بهینه و ایمنی سیستم برق خودرو اطمینان حاصل شود.
وظیفه آفتامات یا رگلاتور در دینام چیست؟
آفتامات یا رگلاتور در دینام یکی از اجزای حیاتی و کلیدی سیستم برق خودرو است که مسئول کنترل و تنظیم ولتاژ تولید شده توسط دینام می‌باشد. وظیفه اصلی این قطعه، حفظ ولتاژ خروجی در حد مطلوب و استاندارد تعیین شده توسط سازنده خودرو می‌باشد تا از خرابی و آسیب به تجهیزات الکترونیکی خودرو جلوگیری کند.
آفتامات یا رگلاتور کار خود را با اندازه‌گیری ولتاژ خروجی دینام آغاز می‌کند. اگر ولتاژ بیشتر از حد مجاز تعیین شده باشد، رگلاتور به منظور کاهش ولتاژ این اتفاق را مدیریت می‌کند. به همین ترتیب، اگر ولتاژ کمتر از مقدار استاندارد باشد، رگلاتور وظیفه افزایش ولتاژ را برعهده می‌گیرد. این کنترل پیوسته و مداوم توسط آفتامات، تأمین ولتاژ پایدار و مناسب به سیستم برق خودرو را تضمین می‌کند.
علاوه بر کنترل ولتاژ، آفتامات در صورت لزوم، می‌تواند جریان الکتریکی خروجی را نیز کنترل کند. این کنترل به منظور حفظ تعادل و کاهش خطرات مرتبط با جریان بالا و برگرداندن جریان اضافی به باتری می‌باشد.
همچنین، رگلاتور در برخی خودروها می‌تواند وظایف دیگری مانند محافظت در برابر اتصال کوتاه و افزایش ولتاژ در زمان شروع موتور انجام دهد.
وجود آفتامات یا رگلاتور صحیح و عملکرد مناسب آن از اهمیت بالایی برخوردار است زیرا کنترل نامناسب ولتاژ می‌تواند به خرابی تجهیزات برقی، کاهش عمر مفید باتری و خرابی دینام منجر شود. در صورت تشخیص هرگونه مشکل در عملکرد باتری یا سیستم برق خودرو، بهتر است به یک تکنسین متخصص مراجعه کرده و وضعیت رگلاتور و سیستم برق خودرو را بررسی و اصلاح کنید.
پوسته دینام:
پوسته دینام یا همان قسمت خارجی دینام، به‌طور عمده به عنوان محافظ و پوشش مکانیکی برای اجزای داخلی دینام عمل می‌کند. وظیفه اصلی پوسته دینام، حفاظت از اجزا داخلی دینام و ایجاد یک محیط امن برای عملکرد آن است.
این قطعه معمولاً از جنس فلزی مانند آلومینیوم یا فولاد تولید می‌شود.که به شکل یک جعبه یا کیسه باز بوده و اجزای داخلی دینام را در بر می‌گیرد.
علاوه بر حفاظت، پوسته دینام همچنین برای تخلیه حرارت استفاده می‌شود. هنگامی که دینام در حال تولید برق و عملکرد می‌باشد، انرژی تولید شده حاصل از اصطکاک و حرارت می‌تواند منجر به گرم شدن دینام شود. پوسته دینام با کمک فاصله‌دهی مناسب و طراحی هواگردانه، تخلیه حرارت ناشی از عملکرد دینام را تسهیل می‌کند و از افزایش دما و خطر آسیب به دینام جلوگیری می‌کند.
پولی و پره خنک‌کننده:
پولی در دینام خودرو برای انتقال حرکت و چرخش از موتور به دینام به وسیله تسمه حرکت می‌کند، در این حین پره خنک‌کننده برای تأمین هوای خنک در سیستم خنک‌کننده دینام استفاده می‌شود. هر دو از اجزای اصلی سیستم چرخش و خنک‌کنندهٔ دینام خودرو هستند و نقش مهمی در عملکرد صحیح دینام را دارند.
علائم خرابی دینام:
خرابی دینام خودرو ممکن است با علائم مختلفی همراه باشد که می‌تواند عملکرد صحیح سیستم برق خودرو را تحت تأثیر قرار دهد. برخی از علائم خرابی دینام به صورت زیر می‌باشد:
ولتاژ باتری پایین:
وقوع ولتاژ پایین در باتری خودرو ممکن است یکی از علائم خرابی دینام باشد که بسیار مهم است. نیاز به توجه فوری دارد. دینام، به عنوان منبع اصلی تولید برق در خودرو، برای شارژ باتری و تأمین نیازهای برقی خودرو استفاده می‌شود. وقتی دینام به درستی کار نمی‌کند یا خراب می‌شود، امکان تولید کافی برق برای شارژ باتری و تأمین نیازهای برقی خودرو وجود ندارد.
زمانی که دینام خودرو به درستی عمل نمی‌کند، باتری که مسئول ذخیره انرژی برق است، به تدریج خالی می‌شود و ولتاژ آن کاهش می‌یابد. این موضوع باعث کاهش عملکرد سیستم برق خودرو می‌شود و ممکن است تجهیزات برقی خودرو نیز درست عمل نکنند. در اثر کاهش ولتاژ باتری، قدرت آغاز موتور نیز کاهش می‌یابد و در نهایت ممکن است به حالت عدم توان رفتن خودرو بیانجامد.
همچنین، ولتاژ پایین در باتری خودرو ممکن است با وقوع مشکلات دیگری همراه باشد. مانند نیاز به استفاده از باتری جانبی برای روشن کردن خودرو یا دیگر مشکلات در عملکرد تجهیزات برقی.
چراغ هشدار باتری:
چراغ هشدار باتری که در داشبورد خودرو قرار دارد، یکی از نشانه‌های مهم خرابی دینام یا سیستم برق خودرو است. وقوع این چراغ هشدار ممکن است نشان‌دهنده مشکلاتی در عملکرد دینام، باتری یا دیگر اجزای مرتبط با سیستم برق خودرو باشد. هنگامی که دینام به درستی کار نمی‌کند، امکان تولید برق کافی برای شارژ باتری و تأمین نیازهای برقی خودرو وجود ندارد، که منجر به کاهش ولتاژ باتری و ضعیف شدن آن می‌شود.
وقوع چراغ هشدار باتری می‌تواند به دلایل مختلفی از جمله کابل‌های کم‌کیفیت یا کشیده شده، اتصالات ضعیف، دینام خراب یا خالی شدن باتری اشاره کند. این چراغ هشدار ممکن است با شدت بیشتر روشن شود و یا حتی در زمان روشن بودن موتور خودرو، به طور مداوم چشمک زند.
همچنین، وقوع این چراغ هشدار هنگام رانندگی نیز بسیار مهم است. زیرا کاهش ولتاژ باتری باعث کاهش عملکرد سیستم برقی خودرو می‌شود و ممکن است. تجهیزات برقی خودرو نیز درست عمل نکنند. در اثر کاهش ولتاژ باتری، قدرت آغاز موتور نیز کاهش می‌یابد و در نهایت ممکن است به حالت عدم توان رفتن خودرو بیانجامد.
سیستم برقی ناپایدار:
سیستم برقی ناپایدار یکی از علائم خرابی دینام یا سیستم برق خودرو است که نیاز به توجه فوری دارد. خرابی دینام ممکن است باعث عدم استقرار و ناپیوستگی در سیستم برقی خودرو شود. این مشکل ممکن است با تعطیل شدن یا عملکرد نامنظم تجهیزات برقی مانند روشنایی ناهموار، کاهش قدرت سیستم صوتی، عملکرد نامنظم سیستم تهویه و غیره همراه باشد.
یکی از علل مشکلات سیستم برقی ناپایدار، کاهش ولتاژ باتری است که ممکن است ناشی از خرابی دینام باشد. وقتی دینام به درستی عمل نمی‌کند یا خراب می‌شود، امکان تولید برق کافی برای شارژ باتری و تأمین نیازهای برقی خودرو وجود ندارد، که باعث کاهش ولتاژ باتری و ضعیف شدن آن می‌شود.
به علاوه، عدم عملکرد منظم دینام ممکن است باعث تغییرات ناگهانی در ولتاژ سیستم برقی شود که موجب عدم استقرار در تجهیزات الکترونیکی خودرو می‌شود. این ممکن است تأثیری بر روشنایی، نمایشگرها، سیستم صوتی و سایر اجزاء برقی خودرو داشته باشد.
صدای غیرعادی:
صدای غیرعادی در دینام خودرو ممکن است نشانه‌ای از خرابی یا مشکل در عملکرد این قطعه باشد. دینام، یک تجهیز الکترومکانیکی است که هنگام چرخش روتور در داخل آن، میدان مغناطیسی ایجاد می‌شود که جریان الکتریکی تولید می‌کند. صدای غیرعادی می‌تواند به دلیل مشکلات مکانیکی یا الکتریکی در دینام باشد که ممکن است باعث ایجاد نویز و صداهای غیرطبیعی شود.
به عنوان مثال، وقوع زنگوله‌زنی، بوق‌زدن، صدای آویزنی و یا صدای خرابی قطعات در محل دینام می‌تواند نشان‌دهنده وجود مشکلات مکانیکی در روتور یا استاتور دینام باشد. همچنین، برخی از صداها ممکن است ناشی از وجود کرک‌ها، سیم‌پیچ‌های لغزنده یا خورده‌شده در دینام باشند که عملکرد آن را تحت تأثیر قرار می‌دهد.
علاوه بر صداهای مکانیکی، صدای ترک‌های الکتریکی نیز ممکن است از دینام شنیده شود که به عنوان نتیجه‌ای از خرابی اتصالات یا دیودها (جاروبک‌ها) باشد. این مشکلات الکتریکی می‌تواند باعث عدم انتقال صحیح جریان الکتریکی و تبدیل جریان متناوب به مستقیم شده توسط دینام شود.
خالی شدن سریع باتری:
خالی شدن سریع باتری یکی دیگر از علائم خرابی دینام یا سیستم برق خودرو است که نیاز به توجه فوری دارد. دینام، به عنوان منبع اصلی تولید برق در خودرو، برای شارژ باتری و تأمین نیازهای برقی خودرو استفاده می‌شود. وقتی دینام به درستی کار نمی‌کند یا خراب می‌شود، امکان تولید کافی برق برای شارژ باتری و تأمین نیازهای برقی خودرو وجود ندارد که باعث کاهش ولتاژ باتری و خالی شدن سریع آن می‌شود.
زمانی که دینام خودرو به درستی عمل نمی‌کند، باتری که مسئول ذخیره انرژی برق است، به تدریج خالی می‌شود و ولتاژ آن به سرعت کاهش می‌یابد. در نتیجه، خودرو برای مدت زمان کوتاهی قادر به تأمین انرژی لازم برای روشن شدن و راه‌اندازی موتور نیست و به طور ناگهانی ممکن است توقف کامل پیدا کند.
به علاوه، عدم تأمین برق کافی به تجهیزات برقی خودرو نیز ممکن است باعث نامنظم شدن عملکرد آنها شود.
